Инженерная графика

деление окружностей на равные части и построение правильных многоугольников

Термины при построениях окружности

  Окружностью называется замкнутая кривая линия, каждая точка которой расположена на одинаковом расстоянии от одной точки О, называемой центром.

  Прямые линии, соединяющие любую точку окружности с её центром, называют радиусами R.

  Прямая АВ, соединяющая две точки окружности и проходящая через её центр О, называется диаметром D.

  Части окружностей называются дугами.

  Прямая СD, соединяющая две точки на окружности, называется хордой.

  Прямая МN,которая имеет только одну общую точку с окружностью называется касательной.

  Часть круга, ограниченная хордой СD и дугой, называется сигментом.

Часть круга, ограниченная двумя радиусами и дугой, называется сектором.

  Две взаимно перпендикулярные горизонтальная и вертикальная линии, пересекающиеся в центре окружности, называются осями окружности.

  Угол, образованный двумя радиусами КОА, называется центральным углом.

  Два взаимно перпендикулярных радиуса составляют угол в 900 и ограничивают 1/4 окружности.

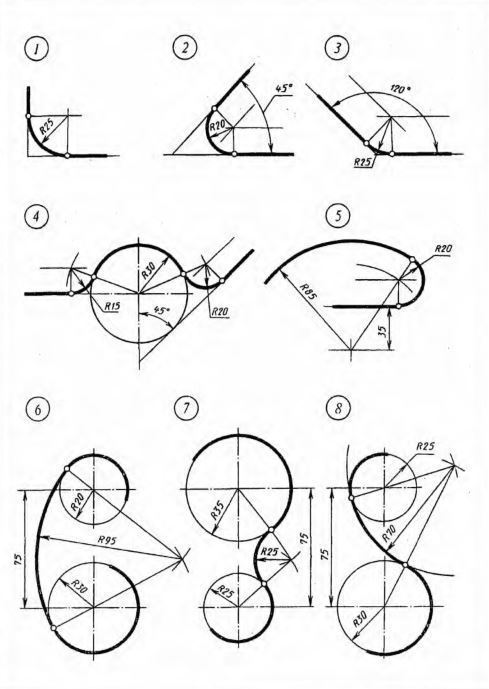

сопряжение

контрольная работа по теме

Контрольная работа состоит из одного задания, вариант которого соответствует порядковому номеру студента в списке группы. Всего представлено 30 вариантов заданий.

Контрольная работа выполняется на отдельном листе плотной чертежной бумаги формата А3 (420×297 мм).

С основными правилами оформления контрольной работы, необходимо ознакомиться в методических указаниях  "Деление окружности на равные части. Сопряжение."

Работа должна быть выполнена с соблюдением всех правил и требований ГОСТ и ЕСКД.


Нормативная литература:

1. ГОСТ 2.301–68 «Форматы»;

2. ГОСТ 2.302–68 «Масштабы»;

3. ГОСТ 2.303–68 «Типы линий»;

4. ГОСТ 2.304–81 «Шрифты чертежные»;

5. ГОСТ 2.104-68 «Основная надпись»;

6. ГОСТ 2.307–68* «Нанесение размеров и предельных отклонений»;
